復合圓錐式破碎機配件—機架

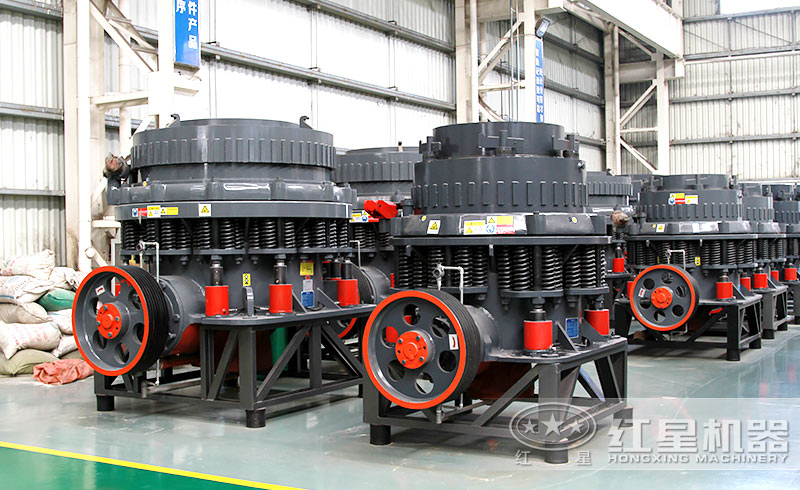

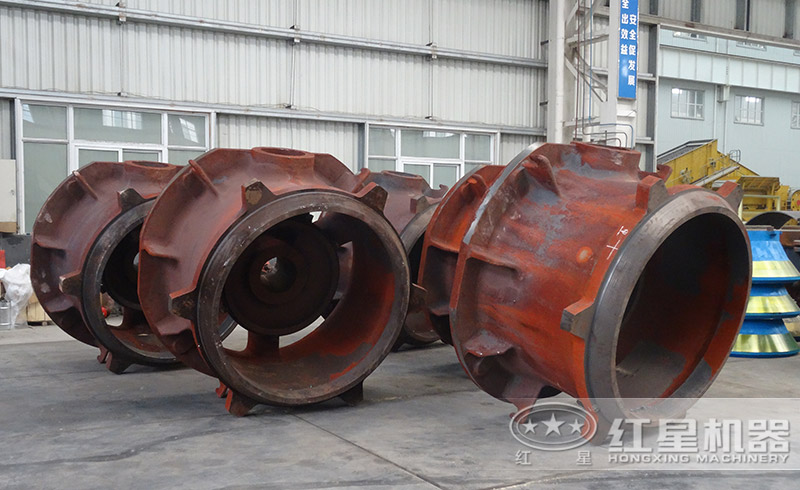

復合圓錐式破碎機主機架由上架體和下架體組成，兩者經過液壓缸銜接，內有耐磨襯板和維護罩：上架體的結構構主要所包括定錐、定錐襯板、適配環、懸臂軸承等組成；而下架體主要由定位桿、止推軸承、防塵罩、偏心軸套、偏心齒輪、下架體襯板套、調節活塞、調節油缸等組成。上下機架都是由上下鋼板制成，上下機架之間用螺栓聯接，上機加留有給料口，用于機器的進料。

機架檢查

1、當在檢查機架時，則機架與機座應緊密接觸， 當螺栓未擰緊時，局部間隙不得超過0.1MM，接觸處連接面未接觸連續長度不得超過150MM，累計未接觸面長度不得超過連接邊緣周長的10%。

2、當復合圓錐式破碎機機架底部端蓋和傳動軸法蘭密封不嚴時，會出現漏油，導致油箱中油量減少，嚴重時造成油位顯著下降。對于此點，操作人員要多加注意，以免發故障。

3、每次開始設備時，應對機架做好檢查，查看機架是否存有大量雜物，如有及時清理，以免雜物料過多，導致設備超荷運轉。同時，當設備停機運轉時，注意將機架上灰塵清理干凈。

機架安裝要點

1、安裝機架時保持嚴格的垂直性和水平性，可在底座的環形加工面上用水平儀及懸錘檢查底座的中心線。在調整好底座的水平后，應時行第二次灌槳的地腳螺栓孔，只澆其上端的200~400mm，下部螺栓孔應用浸油棉或干紗等物堵塞。

2、一定要保持機架的水平性，否則容易磨損使襯套局部而導致其不能正常工作。為了避免安裝過后機架出現松動或者晃動，可在機架調整緊固以后把它和墊板組焊在一起固定起來，這樣可有效防止機架晃動。

3、若安裝是不能準確的確定機架的垂直度；建議可采用錘法以機架的襯套中心為基準來測量垂直度。

機架優勢

1、機架是復合圓錐破碎機主要配件之一，他支撐設備速個部件、零件。在機架與鋼基座之間放置橡膠緩沖墊，起到減輕機器晃動的作用，具有穩定性強、無晃動等優勢。

2、機架全部采用國外進口高端鋼鐵材質，無論破碎多大硬度的物料，機架都不存在變型、扭區現象，具有高耐磨、維修率、經久耐用等特點。
