動刀組合方式的設計
相鄰動刀到齒之間要實現錯齒排列,這種排列方式可在破碎過程中加大剪切轉矩,節省電耗,并使轉子運轉平穩。
若采用刀齒對齊的方式進行安裝,破碎過程中常出現電機電流波動較大,刀具磨損等現象,從而導致道具的使用壽命短和生產率低,這是因為,若采用刀齒對齊方式安裝,到齒在破碎時與垃圾的接觸面積較大,受到的阻力增加,且由于垃圾物料組成極其復雜,電機電流會出現波動較大的現象,采用錯齒排列,電流波動幅度有所減輕。
動刀片和定刀之間要交錯排列,這種組合方式有利于實現對物料的嚙合破碎,如下圖

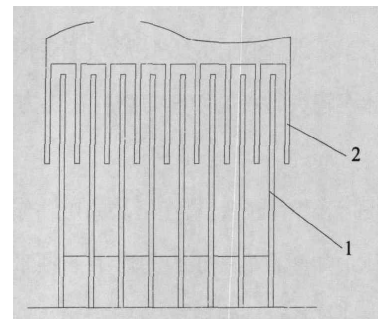

動刀和定刀裝配結構圖
1--動刀片 2--定刀
破碎機動刀
動刀片的設計成鷹勾形,除具有抓取物料、實現拉伸破碎,還具有防止物料對破碎機機軸纏繞的功能。在保證齒的強度的前提下應盡量減小該尺寸。齒形過大會增加垃圾破碎時的阻力增加能耗。而齒形小,不但會使齒的強度降低而且會使過粉碎現象加劇,同時也不便于嚙入物料。
選擇刀片的材料,應考慮城市生活垃圾組分對刀片的腐蝕、摩擦以及破碎時可能產生的高溫的影響,因此刀片材料要求具有較高的強度、耐磨性和耐腐蝕性。

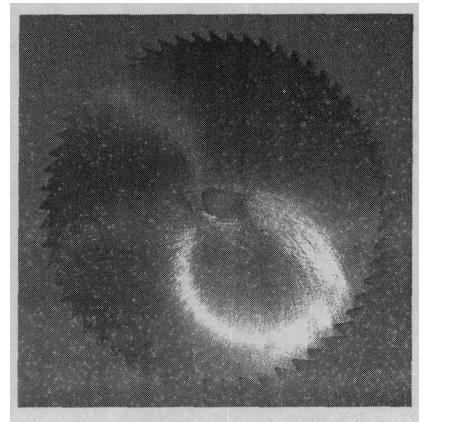

動刀片圖
破碎機定刀
定刀設置在刀架上,定刀兩側設有若干刀槽,所述的定刀為分體結構,兩邊的定刀上分別設有螺栓孔。本發明將定刀設計為兩半,使得兩側的刀槽能滿足不同的裝配條件,還可以根據螺栓孔作適當?shù)奈恢谜{整。這樣定刀兩側的動刀也不再互相制約,減少了裝配和修磨的工作量,也降低了零部件的加工精度要求,有效的節約了加工成本。
